Tornillo es un elemento de transmisión eficiente que convierte el movimiento rotativo en movimiento lineal. Se utiliza ampliamente en máquinas herramientas CNC, equipos de automatización, instrumentos de precisión y otros campos. La selección correcta es esencial para garantizar el rendimiento del equipo y extender la vida útil. Este artículo presentará los pasos clave y precauciones para la selección de tornillos de bola en detalle. 1. Determinar las condiciones de carga1.1 carga axialLa carga axial es la consideración principal para la selección de tornillos de bola. Es necesario calcular la fuerza axial máxima aplicada al tornillo durante la operación. La fórmula de cálculo para la carga axial es: 1.2 Momento de carga radial y flexiónEn algunas aplicaciones, los tornillos de bola pueden estar sujetos a cargas radiales o momentos de flexión. Estas cargas afectan la vida útil y la precisión del tornillo, por lo que se requieren consideraciones integrales al seleccionar. 2. Determinar el trazo y la velocidad2.1 accidente cerebrovascularLa carrera se refiere a la distancia máxima que el tornillo de bola necesita moverse. Determine la carrera de acuerdo con el rango de movimiento del equipo y asegúrese de que la longitud del tornillo seleccionado cumpla con los requisitos. 2.2 velocidadLa velocidad incluye la máxima velocidad de movimiento y aceleración. De acuerdo con los requisitos de trabajo del equipo, calcule la velocidad de movimiento y la aceleración requeridas para garantizar que el cable y la velocidad del tornillo seleccionado puedan cumplir con los requisitos de velocidad. 3. Seleccione el plomo y la precisión3.1 plomoEl cable se refiere a la distancia que la tuerca se mueve para cada giro del tornillo. La elección del plomo afecta directamente la velocidad y la resolución de mudanza. Cuanto mayor es el plomo, más rápida es la velocidad de movimiento, pero menor es la resolución; Cuanto más pequeño es el plomo, mayor es la resolución, pero más lenta es la velocidad de movimiento. 3.2 precisiónLa precisión es un indicador de rendimiento importante de los tornillos de pelota, incluida la precisión del posicionamiento y la precisión de posicionamiento de repetición. De acuerdo con los requisitos de precisión del equipo, seleccione la calificación de precisión apropiada. Los grados de precisión comunes son C0, C1, C2, C3, C5, C7, C10, etc. Cuanto menor sea el número, mayor será la precisión. 4. Determine el diámetro y la longitud del tornillo4.1 Diámetro del tornilloLa selección del diámetro del tornillo se basa principalmente en la carga axial y la velocidad. Cuanto mayor sea el diámetro, más fuerte es la capacidad de carga, pero el peso y el costo también son más altos. Seleccione el diámetro apropiado de acuerdo con los requisitos de carga y velocidad. 4.2 Longitud del tornilloLa selección de la longitud del tornillo debe considerar el trazo y el espacio de instalación. Demasiado longitud puede causar deflexión, afectando la precisión y la vida, por lo que es necesario seleccionar la longitud apropiada de acuerdo con la situación real. 5. Seleccione Tipo de tuercaLos tipos de tuercas de los tornillos de bola incluyen tuerca única y doble tuerca. La tuerca única tiene una estructura simple y bajo costo, pero una pequeña precarga; La doble tuerca tiene una gran precarga y buena rigidez, que es adecuada para ocasiones con altos requisitos de precisión y alta rigidez. 6. Considere la lubricación y el sellado6.1 lubricaciónLa buena lubricación puede reducir la fricción y extender la vida útil del tornillo. Seleccione el método de lubricación apropiado de acuerdo con el entorno de uso, como la lubricación de grasa o la lubricación de aceite. 6.2 SelladoEl dispositivo de sellado puede evitar que el polvo y las impurezas ingresen al tornillo y afecten la precisión y la vida. Seleccione el método de sellado apropiado de acuerdo con el entorno de uso, como el anillo de polvo o el anillo de sellado. ConclusiónLa selección del tornillo de bola es un proceso complejo, que requiere una consideración integral de múltiples factores como carga, velocidad, precisión, vida, etc. A través de los métodos de selección científica, puede garantizar que el tornillo de bola funcione mejor en el equipo, prolongue la vida útil y mejora la confiabilidad del equipo. Esperamos que este artículo pueda proporcionar una referencia valiosa para su selección de tornillos de pelota. Si tiene alguna necesidad, contáctenos para obtener más información.

Como componente clave de la precisión sistemas de movimiento lineal, el desarrollo de guías lineales En los próximos tres años, el foco estará puesto en las actualizaciones de fabricación de alta gama, la explosión de la demanda inteligente y la profundización de las aplicaciones industriales. Nanjing Chunxin Ha comenzado a desarrollar productos de guía lineal vinculados a la inteligencia. A continuación, se presenta un análisis detallado de las principales tendencias de desarrollo:1. Dirección de actualización tecnológica(1) Precisión y rigidez ultraaltasRepetibilidad a nivel nanométrico: la demanda de equipos semiconductores (como máquinas de fotolitografía) e instrumentos de inspección óptica impulsa el carril guía precisión a ±0,1 μm, Lo cual se consigue optimizando el proceso de rectificado de pistas y el ajuste adaptativo de la precarga.Diseño de alta rigidez para trabajo pesado: los campos de trabajo pesado, como el procesamiento de palas de turbinas eólicas, requieren rieles guía con una rigidez estática de más de 500 N/μm, utilizando una estructura paralela de múltiples deslizadores y un diseño de rodillos mejorado.(2) Alta velocidad y baja fricción.La velocidad supera los 5 m/s (como la maquinaria de embalaje), basándose en la tecnología de bolas de cerámica y recubrimientos autolubricantes (como la película compuesta de PTFE), y el coeficiente de fricción se reduce por debajo de 0,001.(3) Integración inteligenteRieles de sensores incorporados: monitoreo en tiempo real de carga, vibración, temperatura y retroalimentación del estado de desgaste a través de computación de borde (como "Smart Rails" de THK).Sistema de autoajuste: el algoritmo de IA ajusta dinámicamente la precarga y compensa la deformación térmica (especialmente adecuado para máquinas herramienta de alta precisión). 2. Innovación en materiales y procesos de fabricaciónMateriales ligeros: esqueleto de riel de aleación de aluminio (reducción de peso del 30%) + bolas de cerámica, utilizados en escenarios como servos de drones.Acero especial resistente a la corrosión: en barcos y entornos químicos se utiliza acero inoxidable que contiene molibdeno o tratamiento de nitruración de superficie y su vida útil aumenta tres veces.Aplicaciones de fabricación aditiva: impresión 3D de tapas de extremos de rieles complejos, circuitos de aceite integrados y ranuras para sensores (como la tecnología de deposición de energía dirigida de Siemens). 3. Punto de explosión de aplicaciones industrialesNuevo campo energético: equipos de apilamiento de módulos de baterías de energía: requiere que los rieles sean a prueba de polvo (IP67) + alta velocidad (2 m/s) + larga vida útil (10 años sin mantenimiento).Máquina cortadora de obleas de silicio fotovoltaico: la demanda de rieles resistentes al polvo ha aumentado y el tamaño del mercado puede superar los 800 millones de dólares en 2025.Fabricación de semiconductores y paneles: se utilizan rieles de entorno de vacío (sin materiales que desgasifiquen) para robots que manipulan obleas, y se espera que la demanda mundial crezca un 25% en 2026.Robots médicos: Los microrieles (ancho ≤ 15 mm) se utilizan para brazos robóticos quirúrgicos y deben cumplir con la compatibilidad con MRI (materiales no magnéticos como aleaciones de titanio). 4. Patrón de competencia del mercadoLa sustitución interna se está acelerando: los fabricantes chinos (como Guangdong Kate, Nanjing Technology y Nanjing Chunxin) aumentará su participación de mercado en rieles de tamaño pequeño y mediano del 35% en 2023 al 50% en 2026, pero el mercado de alta gama todavía está dominado por HIWIN y THK.Estrategia de competencia de costos:La producción a gran escala reduce el precio de los productos de gama media entre un 10% y un 15%.El diseño modular (como rieles guía integrados y kits de motor de accionamiento) reduce los costos de ensamblaje del cliente. 5. Integración de tecnologías emergentesOperación y mantenimiento de gemelos digitales: construya un modelo de predicción de vida a través de datos de operación ferroviaria para reducir el tiempo de inactividad no planificado en más del 50%. 6. Resumen y sugerenciasLa competitividad central de las guías lineales en los próximos tres años se reflejará en:Innovación basada en escenarios (como guías a prueba de explosiones para talleres de baterías de litio y guías limpias para laboratorios biológicos).Penetración inteligente (actualización de una única parte móvil a un terminal de “percepción-decisión”).Colaboración en la cadena industrial (construcción conjunta de un ecosistema con fabricantes de servomotores y controladores). Si está buscando productos de alta calidad, le invitamos a visitar nuestro sitio web en www.chunxinauto.com Para obtener más información sobre el producto, contáctenos. Esperamos colaborar con usted para abrir juntos un nuevo capítulo de creatividad. Si está interesado en este artículo, puede ponerse en contacto con nosotros enWhatsApp o WeChat+86 17372250019

Guías lineales Tienen una amplia gama de aplicaciones. Son la columna vertebral y el elemento principal de los equipos industriales y la maquinaria de precisión modernos. Su misión principal es proporcionar movimiento lineal de alta precisión, alta rigidez y alta eficiencia. I. Áreas de aplicación principales1. Máquinas herramienta CNC: el campo principalEste es el campo de aplicación más clásico e importante de las guías lineales. Determinan directamente la precisión y la velocidad de mecanizado de las máquinas herramienta.Propósito: Controla el movimiento de componentes clave como la torreta, el husillo y la mesa de trabajo.Equipos Específicos: Centros de mecanizado, fresadoras CNC, tornos, rectificadoras, máquinas de electroerosión, etc.Función: Permite el posicionamiento preciso y el movimiento rápido de herramientas o piezas de trabajo en los ejes X, Y y Z, completando el corte de piezas complejas. 2. Robots industriales: "Articulaciones flexibles"Propósito: Actúa como el séptimo eje del robot (riel de tierra), ampliando su recorrido y rango de operación. Utilizado en articulaciones de movimiento lineal dentro de los brazos robóticos, permite una extensión y retracción precisas y suaves.Función: Proporciona un movimiento lineal básico confiable para robots, ampliamente utilizado en estaciones de trabajo robóticas para manipulación, soldadura, pintura, ensamblaje y otras tareas. 3. Equipos de fabricación de electrónica y semiconductores: "El rey de la precisión" Propósito: Posicionar y mover componentes de precisión como chips, obleas y placas de circuitos. Equipos específicos: máquinas de litografía de semiconductores, máquinas de empaquetado de chips, máquinas de montaje superficial (SMT), soldadores de cables, sondas de obleas y equipos de manipulación de paneles LCD. Función: Lograr un posicionamiento ultrarrápido y ultrapreciso a escala micrométrica e incluso nanométrica es crucial para la producción de chips y componentes electrónicos. 4. Instrumentos de medición de precisión - "Ojos de fuego" Propósito: Mover sensores o sondas para escanear y medir piezas de trabajo. Equipos específicos: máquinas de medición por coordenadas (CMM), máquinas de medición de imágenes y escáneres láser. Función: Proporciona una pista de referencia de movimiento extremadamente estable y precisa para el cabezal de medición. Cualquier mínima oscilación afectará directamente los resultados de la medición, por lo que se requiere la máxima precisión en las guías lineales. 5. Equipo médico - "Socorristas" Finalidad: Desplazamiento de componentes diagnósticos o terapéuticos. Equipos específicos: TAC, escáneres de resonancia magnética, aceleradores lineales (equipos de radioterapia), robots quirúrgicos y analizadores bioquímicos automatizados.Propósito: Lograr un movimiento preciso del paciente o un posicionamiento preciso del equipo de tratamiento, requiriendo un funcionamiento suave, silencioso y confiable. II. Otras aplicaciones comunesLíneas de producción automatizadas: Unidades de movimiento lineal en manejo de materiales, líneas de montaje automatizadas y sistemas de clasificación logística.Equipo de procesamiento láser: Guía el movimiento de los cabezales láser en máquinas de corte y soldadura láser.Equipos de impresión: Movimiento alternativo de cabezales de impresión en impresoras digitales e impresoras de gran formato.Aeroespacial: Se utilizan como plataformas de prueba de simulación para componentes como alas de aviones y servos de misiles.Objetos de uso cotidiano: incluso muebles de oficina de alta gama (como escritorios con altura regulable) y dispositivos domésticos inteligentes se pueden encontrar en ellos. Para resumir sus principales aplicaciones:Su objetivo final es garantizar que un componente de un dispositivo sea rápido, estable, preciso y capaz de soportar cargas.Si está interesado en guías lineales, deje su información y me comunicaré con usted a tiempo.

Común guías lineales Suelen oxidarse en ambientes húmedos, lo que afecta su funcionamiento. Este artículo presenta una nueva solución de riel guía resistente a la corrosión e impermeable para proteger talleres con alta humedad, como los de limpieza y acuicultura. Peligros ocultos de los ambientes húmedos: la humedad en los equipos de limpieza y los talleres de procesamiento de productos acuáticos supera el 75 %, y suelen estar expuestos a refrigerantes y agua. Los rieles guía convencionales se oxidan en un mes, lo que provoca el bloqueo de la corredera. El mantenimiento requiere la eliminación del óxido y la sustitución de accesorios, lo que genera elevados costes mensuales.   Los rieles guía están fabricados en acero inoxidable 304 (altamente resistente a la corrosión) con un revestimiento antioxidante cromado multicapa. Han superado la prueba de niebla salina (500 horas) y no presentan signos de oxidación. Incluso en contacto prolongado con agua y refrigerante, se mantienen lisos y sin oxidación, lo que los hace adecuados para entornos húmedos y con alta exposición al agua.   Si necesita algo, deje un mensaje y envíeme un mensaje privado para obtener el muestrario de guías lineales resistentes a la corrosión. Los ingenieros recomiendan materiales según la humedad ambiental y el tipo de líquido de contacto.

Preparación previa a la instalación1. Herramientas y materialesPlataforma de montaje/Base del equipo: Una superficie de montaje pre-mecanizada.Llave hexagonal: Debe coincidir con los pernos del riel guía; preferiblemente con indicador de torque.Indicador/Marcador de cuadrante: Con base magnética para mediciones de precisión.Nivel: Grado de precisión; para nivelación inicial.Plataforma de mármol o regla de precisión: Como referencia de rectitud.Paño sin linaza, alcohol de alta pureza o acetona: Para la limpieza.Guantes: Para evitar que el sudor corroa los rieles guía.Destornillador o palanca: Para mover la corredera. 2. Procedimiento de limpiezaLimpie las superficies de montaje: Limpie a fondo las superficies de montaje del riel guía, los orificios roscados y las superficies de referencia de posicionamiento en la base del equipo con un paño que no suelte pelusa humedecido con alcohol o acetona. Asegúrese de que no haya aceite, polvo, rebabas ni residuos de sellador antiguo.Guías limpias:No retire el embalaje original de los rieles guía hasta justo antes de la instalación.Tras retirar el riel guía, limpie suavemente la parte inferior y los laterales (superficies de montaje) del riel guía con un producto de limpieza. ¡No limpie la superficie de la pista de rodadura ni el deslizador!El orificio de llenado de aceite del deslizador suele estar sellado; tenga cuidado de no contaminar el interior durante la limpieza.Inspección: Toque todas las superficies de montaje para comprobar si hay arañazos o rebabas. Si hay pequeñas rebabas, púlalas suavemente con una piedra de afilar.Pasos de instalación (Tomando como ejemplo un par de guías) Paso 1: Instale el primer riel guía (riel guía de referencia).Este es el paso más crucial, ya que su precisión determina la precisión de todo el sistema.Coloque el riel guía: Coloque con cuidado el primer riel guía (normalmente el más largo, que servirá de referencia) sobre la superficie de montaje. Apriete previamente todos los tornillos de montaje a mano, pero no los apriete del todo; asegúrese de que puedan girar con facilidad.Rectitud correcta (opcional pero recomendable):Coloque el cabezal del indicador de cuadrante contra el lateral (superficie acabada) del riel guía.Desplace lentamente la base del comparador a lo largo de la guía y observe la lectura. Ajuste la lectura golpeando suavemente el lateral de la guía (con un martillo de plástico o latón) hasta que la variación se encuentre dentro de los límites aceptables (p. ej., ±0,01 mm).Este paso garantiza la rectitud de los rieles guía individuales.Fijación inicial: Comenzando por el perno central del riel guía, apriete los pernos en diagonal hasta aproximadamente el 70 % del par de apriete nominal. Esto evita que el riel guía se deforme debido a una tensión desigual.Apriete final: De nuevo, apriete todos los pernos en diagonal al 100% del par nominal.Paso dos: Instalar la segunda guía (guía motriz).El objetivo es garantizar el paralelismo de las dos guías.Coloque el segundo riel guía y las correderas: Coloque el segundo riel guía sobre la superficie de montaje y preinstale los pernos. Simultáneamente, instale las dos correderas en los dos rieles guía respectivamente.Unión de las correderas: Utilice la mesa de trabajo de la máquina o una placa de conexión de precisión para unir las dos correderas. Esto forma una sola unidad.Corrección del paralelismo:Este es el paso más crucial. Coloque el cabezal del indicador de cuadrante contra el lateral del segundo riel guía.Mueva lentamente la mesa de trabajo/placa de conexión hacia adelante y hacia atrás, lo que hará que la corredera mueva todo el sistema de medición a lo largo del riel guía de referencia.El cambio en la lectura del indicador de cuadrante refleja el error de paralelismo entre los dos rieles guía.Ajuste golpeando suavemente el segundo riel guía hasta que la lectura del indicador de cuadrante cambie a la precisión requerida (por ejemplo, ±0,01 mm).Asegure el segundo riel guía:Una vez ajustado el paralelismo, sujete la segunda guía en su lugar y afloje la conexión entre una de las correderas y la mesa de trabajo/placa de conexión. Esto libera la tensión interna causada por la alineación forzada.Apriete todos los pernos de montaje del segundo riel guía en diagonal al par de apriete nominal.Paso 3: Inspección final y lubricaciónConfirmación final de la precisión: Vuelva a empujar la mesa de trabajo y compruebe el paralelismo con el indicador de carátula para confirmar que la precisión no ha cambiado después de apretar los pernos.Prueba de funcionamiento: Empuje manualmente la mesa de trabajo, moviéndola a lo largo de todo su recorrido. El funcionamiento debe ser suave y fluido, sin atascos, ruidos extraños ni presión inconsistente.Adición de grasa/aceite:Retire la junta del engrasador del extremo deslizante.Utilice la grasa o el aceite especificado, aplicándolo con la pistola de engrase hasta que la grasa vieja y la nueva rebosen ligeramente del borde del sello.Instale la tapa antipolvo (si corresponde).Precauciones y errores comunes **No golpear:** Nunca golpee la guía, el deslizador ni el husillo de bolas directamente con un martillo. Utilice un martillo de plástico o latón para ajustes finos.**No desmonte el deslizador:** El deslizador es un componente de precisión. Si se sale de la guía, las bolas podrían desprenderse, lo que provocaría una pérdida permanente de precisión o daños en el funcionamiento. Nunca separe el deslizador de la guía a menos que sea absolutamente necesario.**Secuencia incorrecta de apriete de los pernos:** Apretar los pernos directamente de un extremo al otro hará que el riel guía se tuerza, creando tensión interna y afectando gravemente la rectitud y el paralelismo.Limpieza inadecuada: Incluso las partículas de polvo más pequeñas que entran en la pista de rodadura pueden actuar como "arena abrasiva", acelerando drásticamente el desgaste de los rieles guía y los deslizadores, lo que provoca una falla prematura.Ignorar el alivio de tensiones: Si no se afloja la conexión de un lado de la corredera al instalar el segundo riel guía, todo el sistema quedará en un estado de pretensión, lo que aumentará la resistencia durante el funcionamiento, generará calor y ruido y reducirá su vida útil.

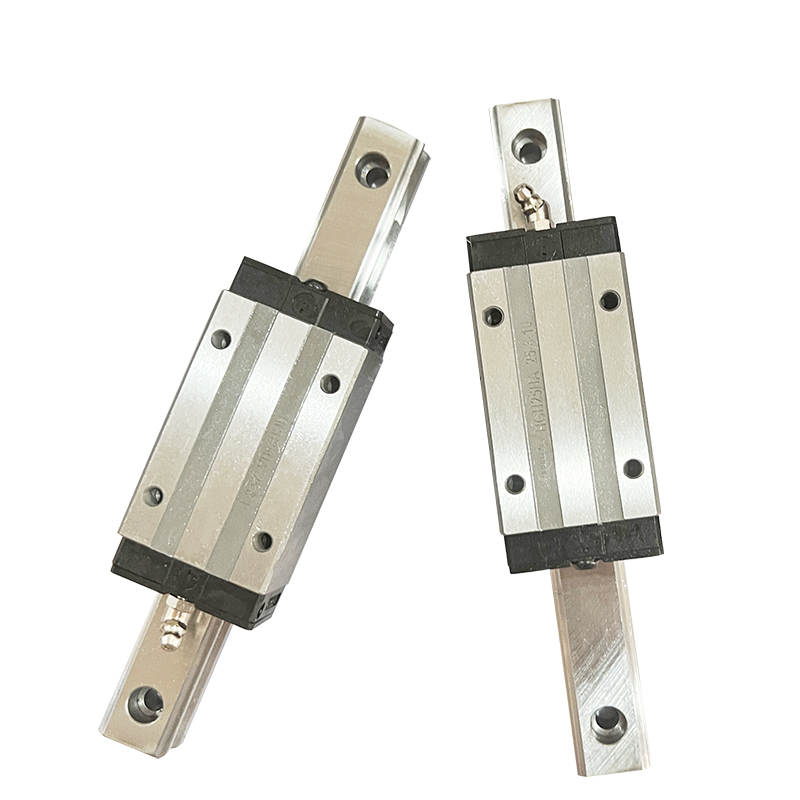

【Linear guides】can be categorized into ball linear guides, roller linear guides, and wheel linear guides. They are used to support and guide moving parts, enabling them to perform reciprocating linear motion in a given direction. Based on the nature of friction, linear motion guides can be classified into sliding friction guides, rolling friction guides, elastic friction guides, and fluid friction guides.   1. Definition: Linear guides, also known as linear rails, slide rails, or linear guides, are used in linear reciprocating motion applications and can withstand a certain amount of torque, achieving high-precision linear motion under high loads.   2. Function: The function of linear guides is to support and guide moving parts, enabling them to perform reciprocating linear motion in a given direction. Linear bearings are mainly used in automated machinery, such as German-imported machine tools, bending machines, and laser welding machines. Of course, linear bearings and linear shafts are used in conjunction. Linear guides are mainly used in mechanical structures with high precision requirements. The moving and stationary elements of a linear guide do not require an intermediate medium; instead, rolling steel balls are used.   3. Working Principle: It can be understood as a rolling guide, where steel balls endlessly roll and circulate between the slider and the guide rail, allowing the load platform to move easily and linearly along the guide rail with high precision. This reduces the coefficient of friction to one-fiftieth of that of traditional sliding guides, easily achieving very high positioning accuracy. The end-unit design between the slider and the guide rail allows the linear guide rail to simultaneously bear loads in all directions (up, down, left, and right). The patented recirculation system and simplified structural design make HIWIN's linear guide rails have smoother and lower noise movement. The slider transforms the motion from a curve to a straight line. Like planar guide rails, linear guide rails have two basic components: a fixed component that acts as a guide, and a moving component. Since linear guide rails are standard components, for machine tool manufacturers, the only task is to machine a mounting plane and adjust the parallelism of the guide rail. The guide rail, acting as a guide, is made of hardened steel and is precision ground before being placed on the mounting plane. For example, a guide rail system that withstands both linear forces and overturning moments is significantly different in design from a guide rail that only withstands linear forces. Over time, the steel balls begin to wear, weakening the preload acting on them and reducing the motion accuracy of the machine tool's working parts. To maintain initial accuracy, the guide rail support, or even the guide rail itself, must be replaced. If the guide rail system already has a preload, and system accuracy has been lost, the only solution is to replace the rolling elements. The guide rail system is designed to maximize the contact area between the fixed and moving elements. This not only improves the system's load-bearing capacity but also allows it to withstand the impact forces generated by intermittent or heavy cutting, widely distributing the force and expanding the load-bearing area. To achieve this, guide rail systems use various groove shapes, with two representative types: Gothic (pointed arch) grooves, which are extensions of a semicircle with the contact point at the apex; and arc-shaped grooves, which serve the same purpose. Regardless of the structural form, the goal is the same: to maximize the contact radius of the rolling steel balls with the guide rail (fixed element). The key factor determining the system's performance characteristics is how the rolling elements contact the guide rail.   4. Application Areas: ① Linear guides are mainly used in automated machinery, such as German-imported machine tools, bending machines, laser welding machines, etc. Linear guides and linear shafts are used in conjunction. ② Linear guides are primarily used in mechanical structures with high precision requirements. The moving and fixed components of a linear guide do not use an intermediate medium but rather rolling steel balls. This is because rolling steel balls are suitable for high-speed motion, have a low coefficient of friction, and high sensitivity, meeting the working requirements of moving parts, such as tool holders and slides in machine tools. If the force acting on the steel balls is too large, or the preload time is too long, it will increase the resistance of the support movement.   5. Precautions for Use: Prevent Rusting: When handling linear guides directly by hand, thoroughly wash away sweat and apply high-quality mineral oil before handling. Pay special attention to rust prevention during the rainy season and summer. Keep the Environment Clean: Keep the linear guides and their surrounding environment clean. Even tiny dust particles invisible to the naked eye entering the guides will increase wear, vibration, and noise. Installation requires careful attention. Linear guides must be installed with utmost care. Forceful impacts, direct hammering, and pressure transmission through rolling elements are strictly prohibited. Appropriate installation tools are essential. Use specialized tools whenever possible, avoiding the use of cloths or short-fiber materials.   6. Cleaning the Guides: As core components of the equipment, guides and linear shafts function as guides and supports. To ensure high machining accuracy, the guides and linear shafts must possess high guiding precision and good motion stability. During operation, the workpiece generates significant amounts of corrosive dust and fumes. Long-term accumulation of these dust and fumes on the guide and linear shaft surfaces significantly impacts machining accuracy and can form pitting, shortening the equipment's lifespan. To ensure stable machine operation and product quality, regular maintenance of the guides and linear shafts is crucial. Note: For cleaning guides, prepare a dry cotton cloth and lubricating oil. Engraving machine guides are divided into linear guides and roller guides. Cleaning the linear guide rail: First, move the laser head to the far right (or left) to locate the linear guide rail. Wipe it with a dry cotton cloth until it is shiny and dust-free. Add a small amount of lubricant (sewing machine oil is acceptable; do not use machine oil). Slowly move the laser head left and right a few times to distribute the lubricant evenly. Cleaning the roller guide rail: Move the crossbeam to the inside, open the end covers on both sides of the machine, locate the guide rail, and wipe the contact areas between the guide rail and the roller with a dry cotton cloth. Then move the crossbeam and clean the remaining areas.   7. Development Prospects: With the continuous expansion of industries such as power, data communication, urban rail transit, automobiles, and shipbuilding, the demand for linear guide rails will grow rapidly. The linear guide rail industry has huge development potential in the future.   【Slide Block】The slide block material itself has appropriate hardness and wear resistance, sufficient to withstand the friction of movement. The hardness of the cavity or core part on the slide block should be the same level as other parts of the mold cavity and core. 1. Industrial Process Equipment: Molds are crucial process equipment for producing various industrial products. With the rapid development of the plastics industry and the widespread application of plastic products in aerospace, electronics, machinery, shipbuilding, and automotive industries, the requirements for molds are becoming increasingly stringent. Traditional mold design methods are no longer adequate. Compared to traditional mold design, Computer-Aided Engineering (CAE) technology offers significant advantages in improving productivity, ensuring product quality, reducing costs, and alleviating labor intensity.   2. Applications: Widely used in spraying equipment, CNC machine tools, machining centers, electronics, automated machinery, textile machinery, automotive, medical devices, printing machinery, packaging machinery, woodworking machinery, mold making, and many other fields.   If you have any questions in this regard, our product experts are happy to answer them! Our engineering team will be happy to answer your technical questions about the applications of our products as soon as possible. This article was compiled from online sources for the purpose of disseminating more information. If it infringes upon your rights, please contact us for deletion. For information on lead screws/guide rails/slider/spindles/machine tools, please feel free to contact us.

The linear guide slider achieves efficient continuous operation 24 hours a day without jamming. The core reason lies in the synergistic effect of its structural design, lubrication system, and material manufacturing process, while the accompanying installation and maintenance specifications also play a crucial role. Specifically, this can be divided into the following aspects: High-precision rolling friction structure, replacing sliding friction The core of the linear guide is the rolling contact between the balls/rollers inside the slider and the guide rail. Compared to the surface contact of traditional sliding guides, the coefficient of friction in rolling contact is extremely low. This structure significantly reduces resistance and heat generation during operation. Even during long-term continuous operation, excessive frictional heat will not cause component expansion and jamming. Simultaneously, the circulating design of the balls/rollers ensures that the slider receives uniform force throughout its movement, without any jamming or interruption points. A stable and reliable lubrication system ensures long-term operation. Lubrication is a core element in preventing jamming. Linear guides are typically equipped with a long-lasting lubrication structure: The slider has a built-in oil reservoir and grease holder to store sufficient grease, continuously supplying oil to the ball/guide contact surfaces during operation, forming an oil film and reducing wear and resistance from direct metal-to-metal contact. Some industrial-grade guides also support automatic lubrication systems, which can replenish lubricant at regular intervals and in measured amounts to meet the lubrication needs of 24-hour uninterrupted operation. High-quality grease possesses high-temperature resistance, anti-aging properties, and load-bearing capacity, and will not be lost or fail due to temperature increases during prolonged operation. High-rigidity, wear-resistant materials and surface treatment processes The core components of the guide rails and sliders are generally made of high-carbon chromium bearing steel. After quenching, the hardness can reach HRC58~62, possessing extremely strong wear resistance and fatigue resistance. They are not prone to wear or deformation during long-term operation, avoiding jamming caused by component deformation. The guide rail surface undergoes precision grinding, achieving a roughness of Ra0.1~0.2μm. Combined with high-precision grinding of the ball bearings, this ensures smooth movement. Some products also undergo chrome plating, nitriding, and other surface treatments to further enhance wear resistance and rust prevention, preventing jamming caused by corrosion. Sealed and dustproof design to isolate external impurities Impurities (such as dust and iron filings) entering the slider are a common cause of jamming. Therefore, linear guides are equipped with professional seals: Dustproof sealing rings are installed at both ends of the slider, and a scraper plate is also provided on the outside to remove dust and debris from the guide surface, preventing them from entering the ball circulation channel; In harsh working conditions, dust covers, bellows, and other accessories can be added to completely isolate external contaminants, ensuring the cleanliness of internal moving parts and maintaining long-term smooth operation. Proper installation and load matching In practical applications, correct installation accuracy and load selection are also prerequisites for 24-hour jam-free operation: During installation, ensure the parallelism and straightness of the guide rail to avoid uneven force on the slider, uneven wear, and jamming due to installation deviations; During selection, choose a guide rail of appropriate specifications according to the actual load to ensure that the load is within the rated range and prevent overload from causing ball deformation or jamming.
