Guía lineal thk

En el campo de la automatización mecánica y la fabricación de precisión, guías lineales, Como componente esencial de la transmisión, se han convertido en un componente indispensable de los equipos industriales modernos gracias a su alta precisión, rigidez y estabilidad. Desde máquinas herramienta CNC hasta robots, desde equipos médicos hasta la industria aeroespacial, las guías lineales abarcan prácticamente todos los campos que requieren movimiento lineal de precisión. Este artículo analizará en profundidad sus principales usos y su papel clave en diferentes industrias.1. Automatización industrial: el impulsor invisible para una producción eficiente En los equipos de automatización industrial, las guías lineales son los componentes centrales para lograr un movimiento lineal de alta velocidad y alta precisión. Máquinas herramienta CNC (CNC): Las guías lineales facilitan el avance lineal de herramientas o piezas para garantizar una precisión de posicionamiento de micras durante el procesamiento. Por ejemplo, en máquinas herramienta para corte de metal, la rigidez de los rieles guía determina directamente el acabado y la consistencia dimensional de la superficie procesada. Robots industriales: Las articulaciones móviles, los módulos de soldadura o ensamblaje del brazo robótico se basan en guías lineales para un posicionamiento preciso. Su baja fricción y alta repetibilidad mejoran la eficiencia operativa del robot y reducen el consumo de energía. Línea de producción automatizada: En los sistemas de manipulación y clasificación de materiales, las guías lineales soportan el movimiento lineal de cintas transportadoras o manipuladores, logrando un funcionamiento continuo y estable las 24 horas. 2. Instrumentos de precisión y equipos de prueba: los "gobernantes" del mundo microscópico En áreas que requieren precisión submicrónica, las guías lineales brindan soporte técnico para el movimiento de precisión. Instrumentos ópticos: Las plataformas móviles de las máquinas de corte láser y las platinas de microscopios dependen de la estabilidad de las guías para evitar el impacto de la vibración en la precisión de la imagen o del procesamiento. Instrumentos de medición 3D: Las máquinas de medición de coordenadas (CMM) logran un posicionamiento de alta repetibilidad de las sondas en el espacio tridimensional a través de sistemas de guía, y el error se puede controlar dentro de 1 μm. 3. Equipos médicos: apoyo clave para las ciencias y la tecnología de la vida La industria médica tiene exigencias extremadamente altas en cuanto a limpieza, silencio y fiabilidad de los equipos, y el diseño optimizado de guías lineales ofrece esta posibilidad. Equipo de diagnóstico por imágenes: El sistema de anillos colectores en las máquinas de TC y equipos de resonancia magnética utiliza guías lineales para lograr un movimiento suave de las camas de los pacientes, garantizando que las imágenes escaneadas estén libres de artefactos. Robots quirúrgicos: Los brazos robóticos del robot quirúrgico da Vinci se basan en rieles para realizar operaciones delicadas en cirugías mínimamente invasivas, y su diseño de baja fricción puede reducir el calor y el ruido del motor de accionamiento. 4. Transporte y nuevas energías: retos de cargas pesadas y resistencia a la intemperie La durabilidad de las guías lineales en entornos extremos las hace muy útiles en los campos del transporte y las nuevas energías. Transporte ferroviario: El sistema de puertas de los vagones de trenes de alta velocidad y el dispositivo de guía de suspensión del tren de levitación magnética requieren que los rieles soporten un movimiento alternativo de alta frecuencia y alta carga, al tiempo que resistan la vibración y los cambios de temperatura. Generación de energía solar: En el sistema de seguimiento del panel fotovoltaico, el ajuste del ángulo diario del soporte de guía lineal garantiza que el panel solar siempre esté orientado hacia el sol, mejorando la eficiencia de generación de energía. Generación de energía eólica: El sistema de paso variable ajusta el ángulo de la pala a través del riel, y su diseño resistente a la corrosión puede soportar la prueba a largo plazo del entorno de alta niebla salina en el mar. Conclusión: Tendencias futuras de las guías lineales En el futuro, con la integración de la ciencia de los materiales (como los recubrimientos cerámicos y los materiales compuestos) y la tecnología de detección inteligente, Nanjing Chunxin Mejorará aún más la capacidad de carga, la vida útil y la adaptabilidad ambiental de las guías lineales, integrándolas en el sistema del Internet de las Cosas (IoT) para lograr la monitorización del estado en tiempo real y el mantenimiento predictivo. La continua evolución de este componente "invisible" impulsa silenciosamente la ola de la Industria 4.0 y la fabricación inteligente. A través de la introducción anterior a los usos de las guías lineales, si está interesado en más información, puede contactarnos en www.chunxinauto.com, estamos en línea las 24 horas del día para atenderlo.

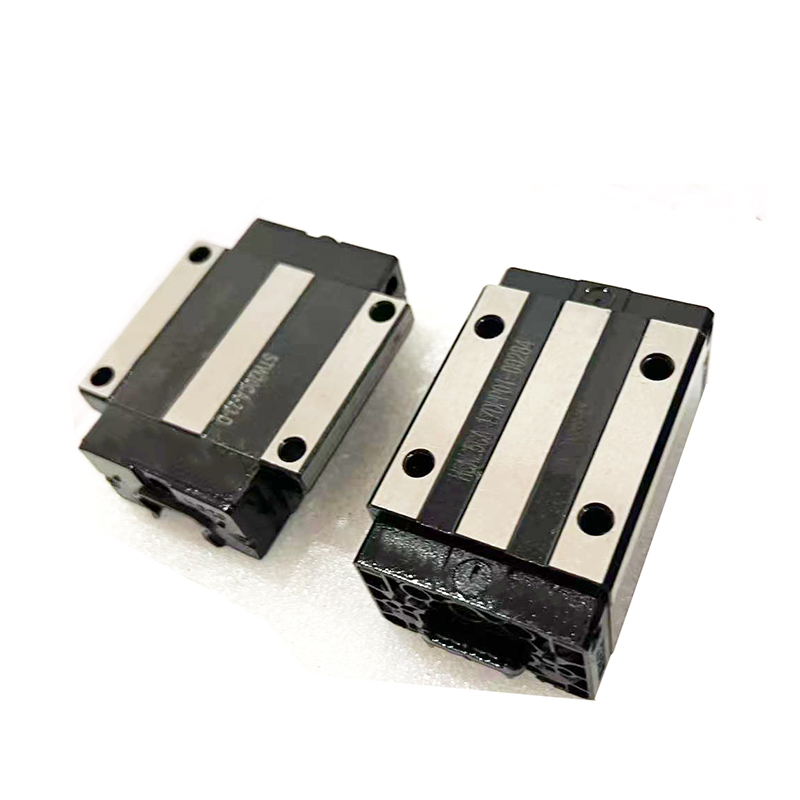

Preparación previa a la instalación1. Herramientas y materialesPlataforma de montaje/Base del equipo: Una superficie de montaje pre-mecanizada.Llave hexagonal: Debe coincidir con los pernos del riel guía; preferiblemente con indicador de torque.Indicador/Marcador de cuadrante: Con base magnética para mediciones de precisión.Nivel: Grado de precisión; para nivelación inicial.Plataforma de mármol o regla de precisión: Como referencia de rectitud.Paño sin linaza, alcohol de alta pureza o acetona: Para la limpieza.Guantes: Para evitar que el sudor corroa los rieles guía.Destornillador o palanca: Para mover la corredera. 2. Procedimiento de limpiezaLimpie las superficies de montaje: Limpie a fondo las superficies de montaje del riel guía, los orificios roscados y las superficies de referencia de posicionamiento en la base del equipo con un paño que no suelte pelusa humedecido con alcohol o acetona. Asegúrese de que no haya aceite, polvo, rebabas ni residuos de sellador antiguo.Guías limpias:No retire el embalaje original de los rieles guía hasta justo antes de la instalación.Tras retirar el riel guía, limpie suavemente la parte inferior y los laterales (superficies de montaje) del riel guía con un producto de limpieza. ¡No limpie la superficie de la pista de rodadura ni el deslizador!El orificio de llenado de aceite del deslizador suele estar sellado; tenga cuidado de no contaminar el interior durante la limpieza.Inspección: Toque todas las superficies de montaje para comprobar si hay arañazos o rebabas. Si hay pequeñas rebabas, púlalas suavemente con una piedra de afilar.Pasos de instalación (Tomando como ejemplo un par de guías) Paso 1: Instale el primer riel guía (riel guía de referencia).Este es el paso más crucial, ya que su precisión determina la precisión de todo el sistema.Coloque el riel guía: Coloque con cuidado el primer riel guía (normalmente el más largo, que servirá de referencia) sobre la superficie de montaje. Apriete previamente todos los tornillos de montaje a mano, pero no los apriete del todo; asegúrese de que puedan girar con facilidad.Rectitud correcta (opcional pero recomendable):Coloque el cabezal del indicador de cuadrante contra el lateral (superficie acabada) del riel guía.Desplace lentamente la base del comparador a lo largo de la guía y observe la lectura. Ajuste la lectura golpeando suavemente el lateral de la guía (con un martillo de plástico o latón) hasta que la variación se encuentre dentro de los límites aceptables (p. ej., ±0,01 mm).Este paso garantiza la rectitud de los rieles guía individuales.Fijación inicial: Comenzando por el perno central del riel guía, apriete los pernos en diagonal hasta aproximadamente el 70 % del par de apriete nominal. Esto evita que el riel guía se deforme debido a una tensión desigual.Apriete final: De nuevo, apriete todos los pernos en diagonal al 100% del par nominal.Paso dos: Instalar la segunda guía (guía motriz).El objetivo es garantizar el paralelismo de las dos guías.Coloque el segundo riel guía y las correderas: Coloque el segundo riel guía sobre la superficie de montaje y preinstale los pernos. Simultáneamente, instale las dos correderas en los dos rieles guía respectivamente.Unión de las correderas: Utilice la mesa de trabajo de la máquina o una placa de conexión de precisión para unir las dos correderas. Esto forma una sola unidad.Corrección del paralelismo:Este es el paso más crucial. Coloque el cabezal del indicador de cuadrante contra el lateral del segundo riel guía.Mueva lentamente la mesa de trabajo/placa de conexión hacia adelante y hacia atrás, lo que hará que la corredera mueva todo el sistema de medición a lo largo del riel guía de referencia.El cambio en la lectura del indicador de cuadrante refleja el error de paralelismo entre los dos rieles guía.Ajuste golpeando suavemente el segundo riel guía hasta que la lectura del indicador de cuadrante cambie a la precisión requerida (por ejemplo, ±0,01 mm).Asegure el segundo riel guía:Una vez ajustado el paralelismo, sujete la segunda guía en su lugar y afloje la conexión entre una de las correderas y la mesa de trabajo/placa de conexión. Esto libera la tensión interna causada por la alineación forzada.Apriete todos los pernos de montaje del segundo riel guía en diagonal al par de apriete nominal.Paso 3: Inspección final y lubricaciónConfirmación final de la precisión: Vuelva a empujar la mesa de trabajo y compruebe el paralelismo con el indicador de carátula para confirmar que la precisión no ha cambiado después de apretar los pernos.Prueba de funcionamiento: Empuje manualmente la mesa de trabajo, moviéndola a lo largo de todo su recorrido. El funcionamiento debe ser suave y fluido, sin atascos, ruidos extraños ni presión inconsistente.Adición de grasa/aceite:Retire la junta del engrasador del extremo deslizante.Utilice la grasa o el aceite especificado, aplicándolo con la pistola de engrase hasta que la grasa vieja y la nueva rebosen ligeramente del borde del sello.Instale la tapa antipolvo (si corresponde).Precauciones y errores comunes **No golpear:** Nunca golpee la guía, el deslizador ni el husillo de bolas directamente con un martillo. Utilice un martillo de plástico o latón para ajustes finos.**No desmonte el deslizador:** El deslizador es un componente de precisión. Si se sale de la guía, las bolas podrían desprenderse, lo que provocaría una pérdida permanente de precisión o daños en el funcionamiento. Nunca separe el deslizador de la guía a menos que sea absolutamente necesario.**Secuencia incorrecta de apriete de los pernos:** Apretar los pernos directamente de un extremo al otro hará que el riel guía se tuerza, creando tensión interna y afectando gravemente la rectitud y el paralelismo.Limpieza inadecuada: Incluso las partículas de polvo más pequeñas que entran en la pista de rodadura pueden actuar como "arena abrasiva", acelerando drásticamente el desgaste de los rieles guía y los deslizadores, lo que provoca una falla prematura.Ignorar el alivio de tensiones: Si no se afloja la conexión de un lado de la corredera al instalar el segundo riel guía, todo el sistema quedará en un estado de pretensión, lo que aumentará la resistencia durante el funcionamiento, generará calor y ruido y reducirá su vida útil.
