¿Quién es el “salvavidas” que protege la transmisión de precisión?

Como componente central de la transmisión de precisión, el rendimiento de tornillo de bola Afecta directamente la precisión de posicionamiento y la estabilidad de movimiento de todo el sistema. Según las estadísticas, más del 60 % de los fallos de precisión en máquinas herramienta CNC se deben al desgaste del husillo o a fallos de precarga. Hoy, mencionaremos y presentaremos las tecnologías clave y los métodos prácticos de detección de husillos de bolas.

1. Detección de precisión geométrica

Error de avance: utilice un interferómetro láser para la detección, el error acumulativo de los tornillos de avance de alta gama a lo largo de todo el proceso debe ser ≤5 μm/m

Precisión del perfil de la rosca: el perfilador mide la desviación del ángulo del diente (dentro de ±30')

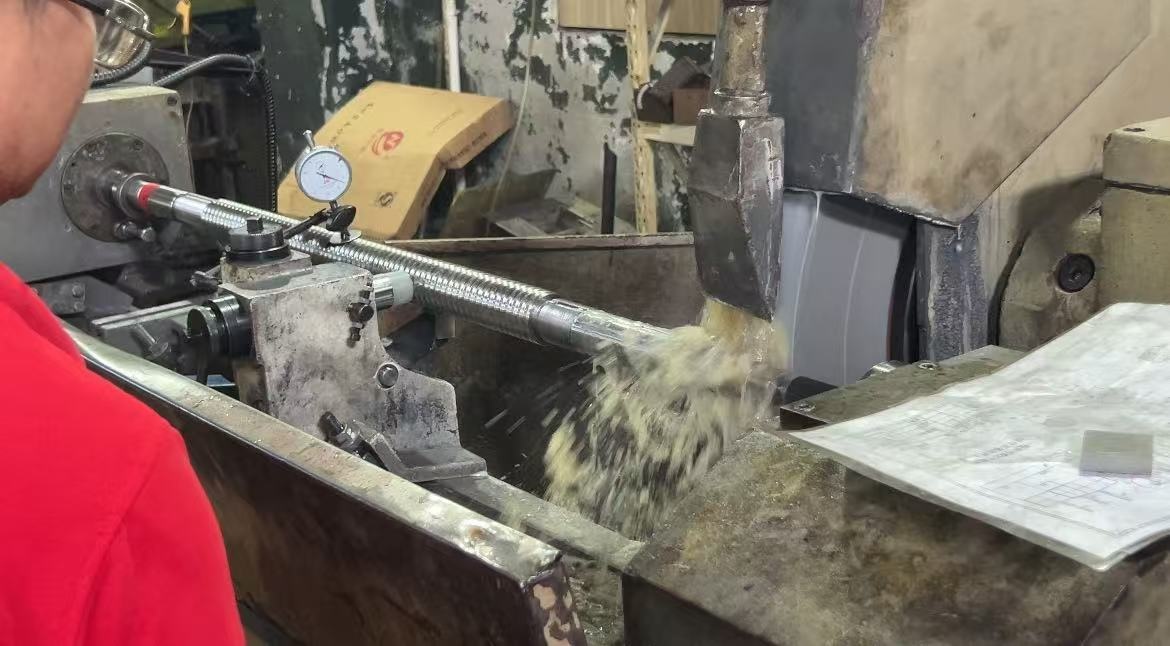

Descentramiento de diámetro medio: bloque en V con detección micrométrica, valor típico ≤0,01 mm

2. Detección del rendimiento del movimiento

Espacio libre inverso: mediante la medición de micromovimiento hacia adelante y hacia atrás, el nivel de precisión debe ser ≤3 arcmin

Detección de par de fricción: el sensor de par mide el par de arranque (normalmente <1% de carga dinámica nominal)

Características del aumento de temperatura: la cámara termográfica infrarroja monitorea la curva de aumento de temperatura durante el funcionamiento a alta velocidad.

3. Detección de durabilidad

Prueba de vida: ≥1 millón de pruebas reciprocantes bajo carga nominal

Medición del desgaste: La máquina de tres coordenadas detecta regularmente cambios en el perfil de la pista de rodadura

Análisis del espectro de vibración: FFT analiza los componentes de frecuencia de vibración anormales

4. Evolución de los equipos de detección: De las herramientas de medición mecánicas al diagnóstico inteligente

Micrómetro mecánico + bloque patrón

El proyector óptico detecta el perfil de la rosca

Limitaciones: Dependencia de la experiencia del operador, baja eficiencia.

Interferómetro láser (como el Renishaw ML10)

Perfilador de contactos (Taylor Hobson Form Talysurf)

Avances: Precisión de 0,1 μm, salida digital

Sistema de monitoreo en línea (como i-Smart de THK)

Detección automática de visión artificial (serie CV-X de Keyence)

Ventajas: Adquisición de datos en tiempo real + predicción de fallas mediante IA

5. Habilidades prácticas para la detección in situ

Caso: Solución de problemas de vibración del eje Z en un centro de mecanizado

Juicio preliminar: utilice un indicador de cuadrante para detectar el movimiento axial (medido 0,08 mm, 3 veces el estándar)

Detección de profundidad:

El interferómetro láser detecta la curva de error principal y encuentra puntos de mutación locales

El endoscopio revisa el canal de la tuerca y descubre que hay 2 bolas rotas

Solución: Reemplace el conjunto de tuercas y vuelva a apretarlo para eliminar la vibración.

6. Perspectivas para la tecnología de detección de vanguardia

Detección mediante detección cuántica:

El Instituto alemán PTB ha logrado una medición de la deformación a escala nanométrica basándose en centros de color NV de diamante, que pueden detectar la distribución microscópica de la tensión del tornillo.

Tecnología de gemelo digital:

El modelo de tornillo virtual se construye a través de datos en tiempo real y se predice que la precisión de vida restante será del 92 % (datos de verificación de Siemens).

Pruebas no destructivas de terahercios:

El laboratorio THK de Japón utiliza ondas de 0,3 THz para detectar defectos internos de las jaulas de resina, con una precisión de identificación de 50 μm.

7. Reglas de oro para mantener la precisión

Tres elementos del mantenimiento diario:

Gestión de la lubricación: utilice grasa designada (como Klüber Isoflex NBU15)

Medidas de prevención del polvo: Nivel de limpieza ISO 4406 16/14/11

Ajuste de precarga: Compruebe periódicamente el cambio en el par de precarga.

Criterios de juicio de chatarra:

La sustitución deberá efectuarse cuando se produzca cualquiera de las siguientes condiciones:

El error de avance supera el valor inicial en un 300 %

Área de pelado del rodillo > 3 mm²

La deformación de la jaula provoca el atasco de la bola.

Conclusión:

Los ingenieros de inspección están pasando de ser "jueces de calidad" a "médicos de precisión", utilizando métodos de detección inteligentes para diagnosticar equipos de alta gama. En este mundo de precisión micrométrica, cada medición precisa es un compromiso con la calidad "Hecho en China".
